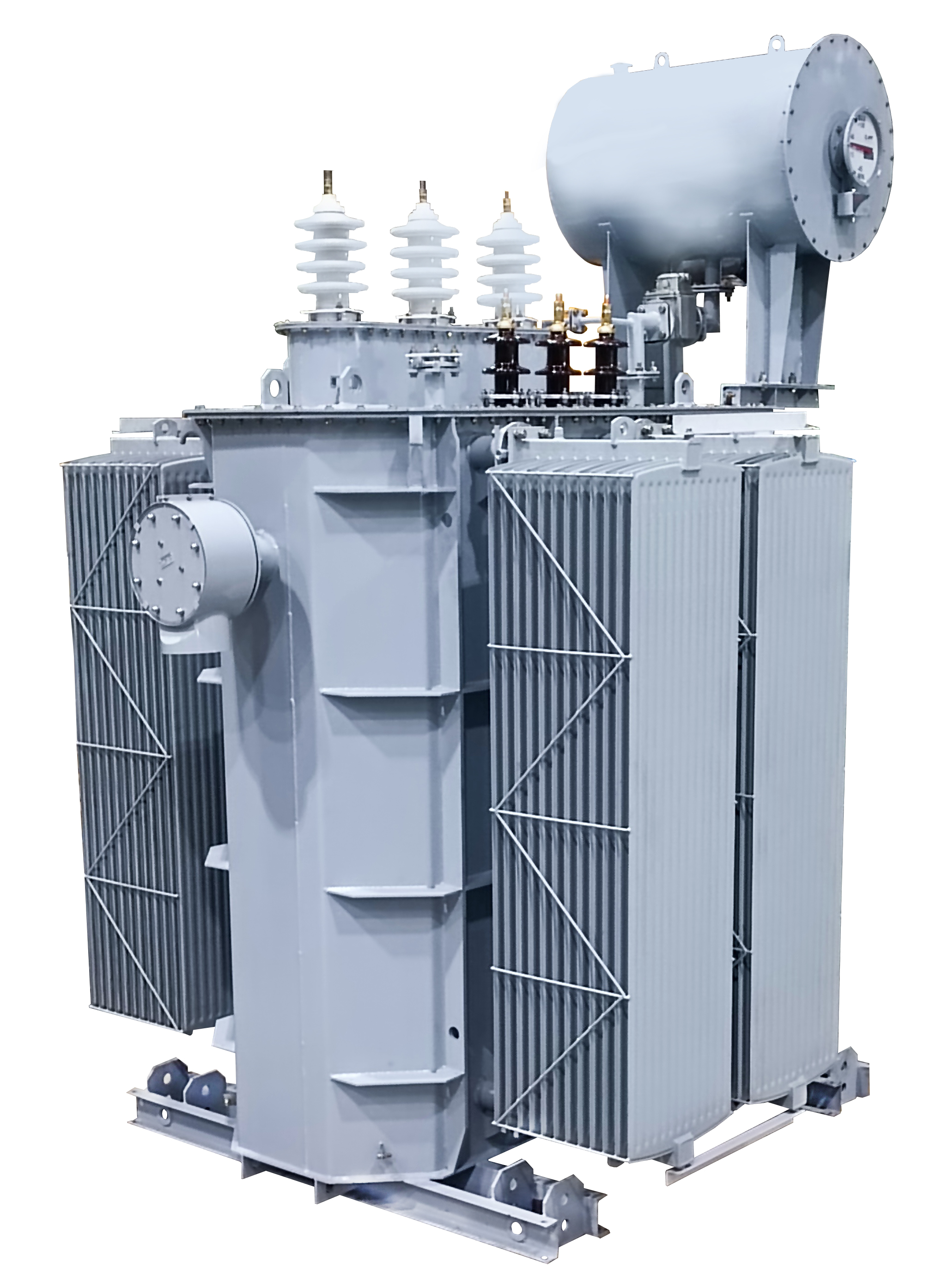

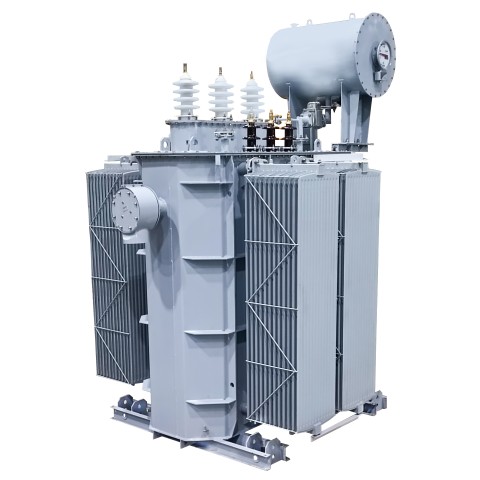

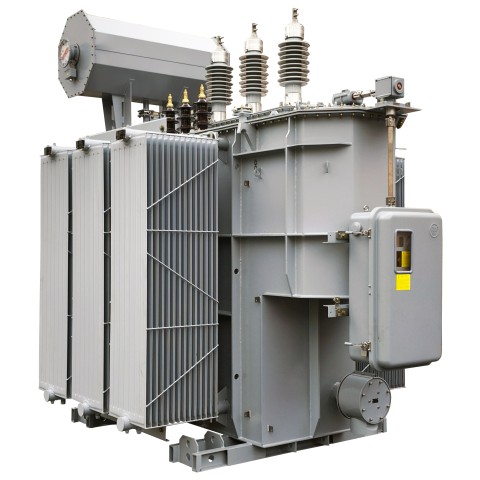

Трансформатор ТМ(Н)–6300 напряжением до 35 кВ 6300 кВА 35-10 кВ

Трансформатор ТМ(Н)–6300/35–У1 силовой, трехфазный, масляный с естественной циркуляцией масла, с переключением ответвлений обмоток без возбуждения – ПБВ (с устройством регулирования напряжения под нагрузкой – ПУ РПН), общего назначения, мощностью 6300 кВА, напряжением 35/10,5(11) кВ, со схемой и группой соединения обмоток У/Д–11, двухобмоточный, предназначен для передачи и распределения электроэнергии переменного тока частотой 50 Гц в сетях энергосистем и потребителей в условиях наружной или внутренней установки умеренного климата. Высота установки над уровнем моря не более 1000 м.

Регулирование напряжения осуществляется в обмотке ВН в пределах ±2×2,5% номинального напряжения переключающим устройством ПБВ собственного производства. Переключатель предназначен для регулирования напряжения путем соединения соответствующих ответвлений обмоток ВН. Переключение положений переключателя производится в ручном режиме на отключенном трансформаторе.

Конструктивные особенности:

Магнитопровод шихтуется из пластин холоднокатаной электротехнической стали с косым стыком пластин, по схеме «stap-lap».

Обмотки трансформатора многослойные цилиндрические выполненые из алюминиевого провода. Прессовка обмоток осуществляется прессующими винтами с помощью прессующих шайб и подкладок.

Бак трансформатора представляет собой металлическую сварную конструкцию, состоящую из рамы, дна и боковых стенок. К дну бака приварены поперечные опорные рамы с отверстиями, служащие для крепления трансформаторов к фундаменту и под установку катков. В нижней части бака размещены: кран для слива и заливки масла, пробка для взятия пробы масла, узлы заземления. Бак рассчитан на избыточное давление 50 кПа.

Радиаторы служат для отвода тепла, выделяющегося при работе трансформатора и охлаждения масла естественной циркуляцией воздуха. Устанавливаются на боковых стенках бака.

В типовую комплектацию трансформатора входят радиаторы панельные.

Термосифонный фильтр служит для непрерывной регенерации масла в трансформаторе с целью увеличения срока службы масла. Устанавливается на стенке бака.

Катки служат для продольного и поперечного перемещения трансформатора.

На крышке трансформатора располагаются: маслорасширитель, узел для подключения термометра, съемные вводы обмоток НН и ВН, привод переключателя ПБВ, серьги для подъема части активной, встроенные трансформаторы тока, запорное устройство для подключения маслоочистительного устройства, узлы заземления.

Маслорасширитель служит для защиты масла трансформаторов от увлажнения и окисления при воздействиях на него окружающей среды, а также для компенсации температурных изменений объема масла в баке при всех режимах работы трансформатора: от отключенного состояния до наибольшей нагрузки.

На маслорасширителе установлены: маслоуказатель, газовое реле, воздухоосушитель, кран для долива масла, пробка для слива остатков масла, патрубок выпуска воздуха.

Воздухоосушитель служит для очистки от влаги и загрязнений воздуха, поступающего в трансформатор при температурных колебаниях уровня масла. Устанавливается один воздухоосушитель на расширитель трансформатора для защиты масла в баке трансформатора.

Вводы трансформатора маслоподпорные, внешняя изоляция – фарфор, обеспечивают механическое крепление токоведущего проводника и необходимый уровень электрической прочности конструкции. Вводы ВН и НН трансформатора съемные и позволяют производить замену изолятора без подъема части активной при слитом масле.

На трансформаторе установлены следующие контрольные, сигнальные и защитные приборы:

– маслоуказатель стрелочного типа, который предназначен для контроля уровня масла в трансформаторе и сигнализации о снижении (или повышении), достижении предельно допустимого уровня масла в баке трансформатора.

– термометр манометрический, который предназначен для контроля температуры верхних слоев масла;

– клапан предохранительный, который предназначен для защиты бака трансформатора от разрушения, связанного с быстрым ростом в нем внутреннего давления, и срабатывает при повышении давления в баке более 50 кПа;

– реле газовое предназначено для защиты от всех видов внутренних повреждений в трансформаторе, сопровождающихся выделением газа и ускоренным перетеканием масла из бака трансформатора в маслорасширитель, а также от снижения уровня масла ниже допустимого, при нарушениях его герметичности;

– для ТМН- маслоуказатель стрелочного типа, который предназначен для контроля уровня масла в ПУ РПН и сигнализации о достижении предельно допустимого уровня масла в отсеке ПУ РПН маслорасширителя. В отсеке ПУ РПН маслоуказатель выполняет функцию реле минимального уровня масла.

Приборы на трансформаторе устанавливаются в соответствии с требованиями заказчика.
