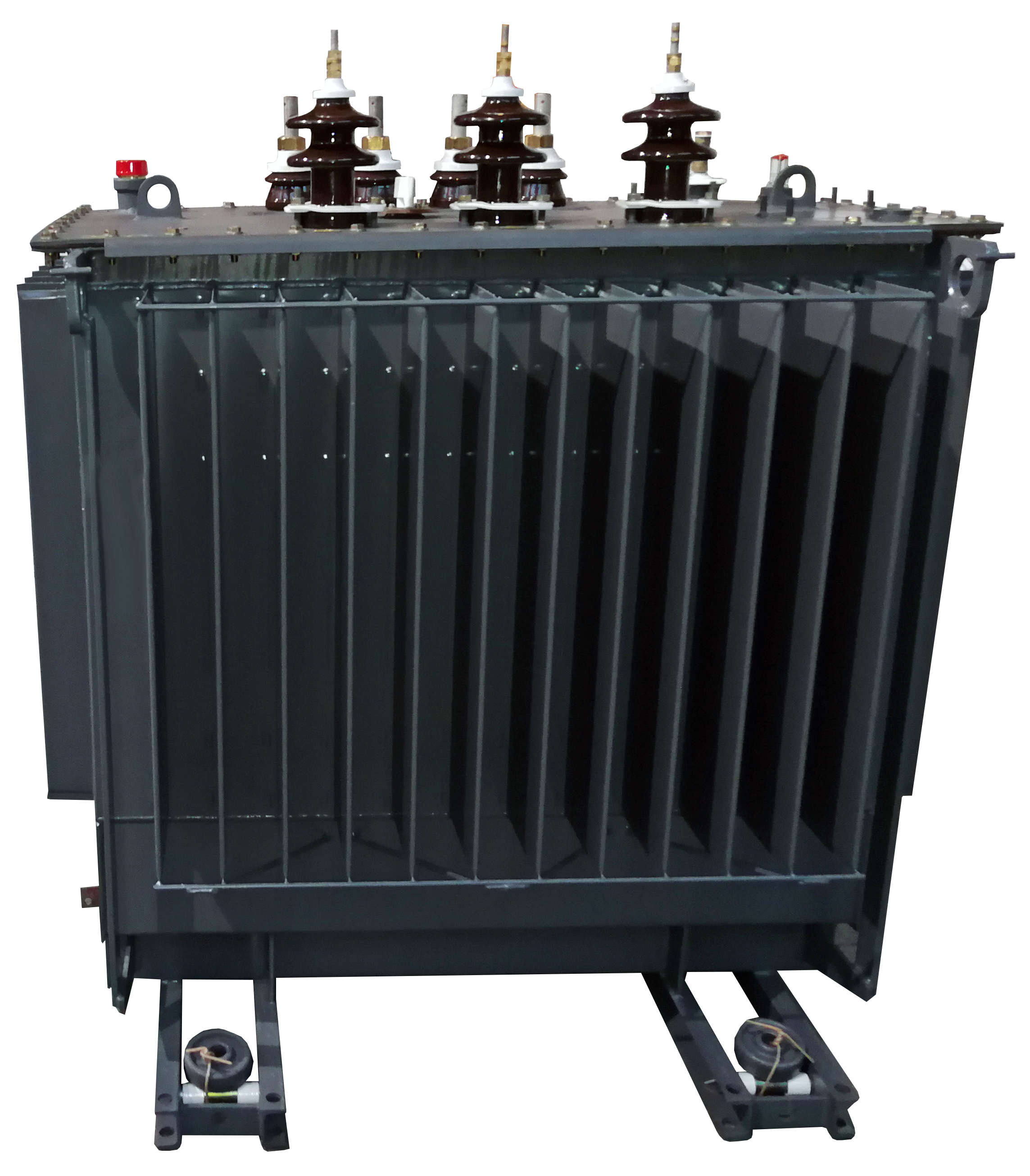

Масляные трансформаторы ТМГ 63 кВА
ГОСТ и МЭК
производство
на каждом этапе
до 5 лет
Подбор оборудования
Используйте поиск, сортировку и фильтр по параметрам, чтобы найти подходящую модель.
- Мощность, кВа: 63
- Напряжение ВН, кВ: 10 || 15 || 6
- Напряжение НН, кВ: 0.4
- Схема соединения: У/Zн-11 || У/Ун-0
- Энергосбережение: Нет
- Материал обмоток: Аллюминий (Al)
- Климатическое исполнение: УХЛ1
- Модель: ТМГ63
- Длинна, мм: 950
- Ширина, мм: 730
- Высота, мм: 1020
- Потери х.х, Вт: 220
- Потери к.з, Вт: 1280/1470
- Напряжение к.з., %: 4.5/4.7
- Тип оборудования: Масляный трансформатор
- Категория: Трансформатор силовой
- Мощность, кВа: 63
- Напряжение ВН, кВ: 10 || 6
- Напряжение НН, кВ: 0.4
- Схема соединения: У/Zн-11
- Энергосбережение: Да
- Материал обмоток: Аллюминий (Al)
- Климатическое исполнение: УХЛ1
- Модель: ТМГ33
- Длинна, мм: 970
- Ширина, мм: 600
- Высота, мм: 1030
- Потери х.х, Вт: 150
- Потери к.з, Вт: 1265
- Напряжение к.з., %: 4.0
- Тип оборудования: Масляный трансформатор
- Категория: Трансформатор силовой
Как выбрать силовой трансформатор
Рассчитайте требуемую мощность с учётом нагрузки и перспективы эксплуатации.
Выберите класс напряжения обмоток ВН и НН под вашу сеть.
Обратите внимание на потери холостого хода и короткого замыкания.
Учитывайте климатическое исполнение и условия эксплуатации.
О силовых трансформаторах
Силовые трансформаторы предназначены для преобразования электроэнергии в сетях 6–10/0,4 кВ и обеспечивают надёжную работу оборудования на промышленных, коммунальных и строительных объектах.
Часто задаваемые вопросы
Какие основные серии масляных трансформаторов?
Чаще всего выбирают ТМГ и специальные модификации под условия объекта.
Какая структура условного обозначения трансформатора?
Обозначение обычно отражает тип, мощность, напряжение и исполнение.
В каких условиях может эксплуатироваться трансформатор?
Условия зависят от серии, климатического исполнения и требований проекта.
Документы и сертификаты
▣Каталог силовых трансформаторов (PDF)Скачать ▤Типовые паспортаСкачать ▥Сертификаты соответствияСкачать Все документы →Нужна консультация?
Наши специалисты помогут подобрать оборудование под ваши задачи и рассчитают оптимальное решение.
Получить консультациюНужна помощь в подборе оборудования?
Наши специалисты помогут подобрать трансформатор под ваши задачи и рассчитают оптимальное решение.
Масляные трансформаторы ТМГ 63 кВА применяются в распределительных сетях 6/10-0.4 кВ для электроснабжения небольших промышленных, коммерческих и инфраструктурных объектов. Оборудование используется в составе комплектных трансформаторных подстанций КТП и распределительных узлов.
В каталоге представлены трансформаторы ТМГ-63/10-УХЛ1 и ТМГ33-63/10-УХЛ1 с герметичным исполнением и климатическим исполнением УХЛ1. Для моделей доступны технические характеристики, схемы подключения и документация МЭТЗ.
Особенности трансформаторов ТМГ 63 кВА
- Мощность 63 кВА
- Напряжение 6/10-0.4 кВ
- Герметичное масляное исполнение
- Трёхфазное исполнение
- Схемы соединения У/Ун-0 и У/Zн-11
- Климатическое исполнение УХЛ1
- Применение в КТП и распределительных сетях
Серии трансформаторов ТМГ 63 кВА
В каталоге представлены модели серий ТМГ и ТМГ33 мощностью 63 кВА для эксплуатации в сетях 6/10-0.4 кВ.
| Модель | Серия | Мощность | Напряжение | Исполнение |
|---|---|---|---|---|
| ТМГ-63/10-УХЛ1 | ТМГ | 63 кВА | 6/10-0.4 кВ | УХЛ1 |
| ТМГ33-63/10-УХЛ1 | ТМГ33 | 63 кВА | 6/10-0.4 кВ | УХЛ1 |
Часто задаваемые вопросы
Где применяются трансформаторы ТМГ 63 кВА?
Трансформаторы ТМГ 63 кВА применяются для электроснабжения небольших объектов и распределительных сетей.
Какие серии доступны для мощности 63 кВА?
Для мощности 63 кВА доступны серии ТМГ и ТМГ33.
Какое напряжение используется у ТМГ 63 кВА?
Трансформаторы работают в сетях 6/10-0.4 кВ.
