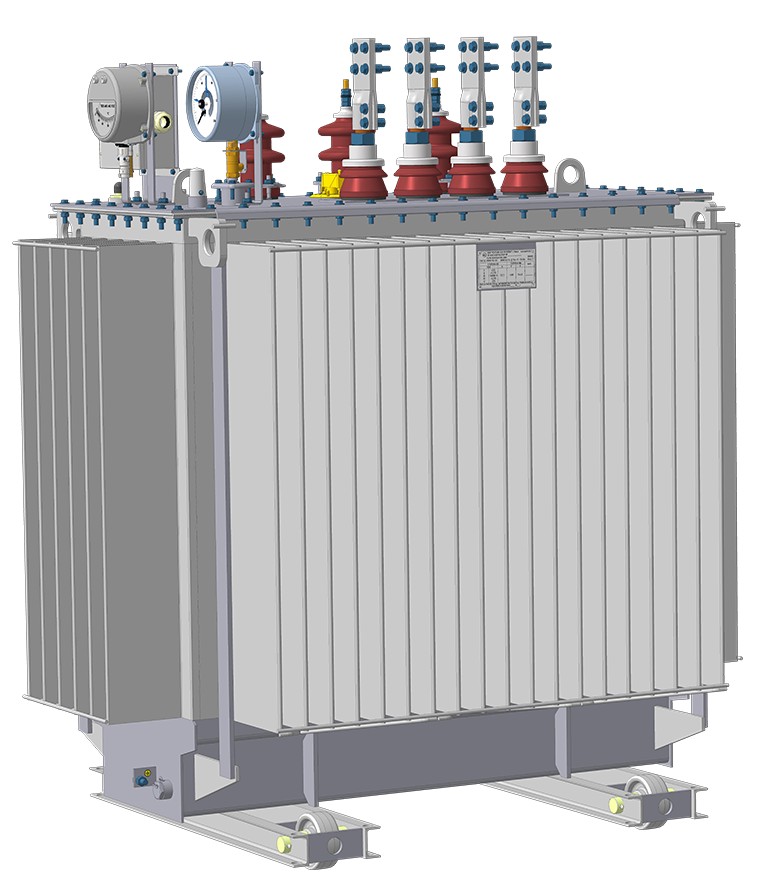

Масляные трансформаторы ТМГ 1000 кВА
ГОСТ и МЭК
производство
на каждом этапе
до 5 лет
Подбор оборудования
Используйте поиск, сортировку и фильтр по параметрам, чтобы найти подходящую модель.
- Мощность, кВа: 1000
- Напряжение ВН, кВ: 10 || 6
- Напряжение НН, кВ: 0.4
- Схема соединения: Д/Ун-11 || У/Ун-0
- Энергосбережение: Да
- Материал обмоток: Аллюминий (Al)
- Климатическое исполнение: УХЛ1
- Модель: ТМГ12 (энергосберегающая серия)
- Длинна, мм: 1600
- Ширина, мм: 1000
- Высота, мм: 1970
- Потери х.х, Вт: 1100
- Потери к.з, Вт: 10500
- Напряжение к.з., %: 5.5
- Тип оборудования: Масляный трансформатор
- Категория: Трансформатор силовой
- Мощность, кВа: 1000
- Напряжение ВН, кВ: 10 || 15 || 20 || 35 || 6
- Напряжение НН, кВ: 0.4
- Схема соединения: Д/Ун-11 || У/Ун-0
- Энергосбережение: Нет
- Материал обмоток: Аллюминий (Al)
- Климатическое исполнение: УХЛ1
- Модель: ТМГ21
- Длинна, мм: 1500
- Ширина, мм: 1180
- Высота, мм: 1770
- Потери х.х, Вт: 1000
- Потери к.з, Вт: 11600
- Напряжение к.з., %: 5.5
- Тип оборудования: Масляный трансформатор
- Категория: Трансформатор силовой
- Мощность, кВа: 1000
- Напряжение ВН, кВ: 10 || 6
- Напряжение НН, кВ: 0.4
- Схема соединения: Д/Ун-11 || У/Ун-0
- Энергосбережение: Да
- Материал обмоток: Аллюминий (Al)
- Климатическое исполнение: УХЛ1
- Модель: ТМГ32 (энергосберегающая серия)
- Длинна, мм: 1620
- Ширина, мм: 1070
- Высота, мм: 1780
- Потери х.х, Вт: 1100
- Потери к.з, Вт: 10500
- Напряжение к.з., %: 5.5
- Тип оборудования: Масляный трансформатор
- Категория: Трансформатор силовой
- Мощность, кВа: 1000
- Напряжение ВН, кВ: 10 || 6
- Напряжение НН, кВ: 0.4
- Схема соединения: Д/Ун-11 || У/Ун-0
- Энергосбережение: Да
- Материал обмоток: Аллюминий (Al)
- Климатическое исполнение: УХЛ1
- Модель: ТМГ33
- Длинна, мм: 1630
- Ширина, мм: 1090
- Высота, мм: 1820
- Потери х.х, Вт: 955
- Потери к.з, Вт: 9540
- Напряжение к.з., %: 5.5
- Тип оборудования: Масляный трансформатор
- Категория: Трансформатор силовой
Как выбрать силовой трансформатор
Рассчитайте требуемую мощность с учётом нагрузки и перспективы эксплуатации.
Выберите класс напряжения обмоток ВН и НН под вашу сеть.
Обратите внимание на потери холостого хода и короткого замыкания.
Учитывайте климатическое исполнение и условия эксплуатации.
О силовых трансформаторах
Силовые трансформаторы предназначены для преобразования электроэнергии в сетях 6–10/0,4 кВ и обеспечивают надёжную работу оборудования на промышленных, коммунальных и строительных объектах.
Часто задаваемые вопросы
Какие основные серии масляных трансформаторов?
Чаще всего выбирают ТМГ и специальные модификации под условия объекта.
Какая структура условного обозначения трансформатора?
Обозначение обычно отражает тип, мощность, напряжение и исполнение.
В каких условиях может эксплуатироваться трансформатор?
Условия зависят от серии, климатического исполнения и требований проекта.
Документы и сертификаты
▣Каталог силовых трансформаторов (PDF)Скачать ▤Типовые паспортаСкачать ▥Сертификаты соответствияСкачать Все документы →Нужна консультация?
Наши специалисты помогут подобрать оборудование под ваши задачи и рассчитают оптимальное решение.
Получить консультациюНужна помощь в подборе оборудования?
Наши специалисты помогут подобрать трансформатор под ваши задачи и рассчитают оптимальное решение.
Масляные трансформаторы ТМГ 1000 кВА применяются в распределительных сетях 6/10-0.4 кВ для электроснабжения промышленных предприятий, коммерческих объектов, распределительных подстанций и инфраструктурных систем. Оборудование используется в составе КТП, БКТП и распределительных узлов.
В каталоге представлены трансформаторы ТМГ12, ТМГ21, ТМГ32 и ТМГ33 мощностью 1000 кВА с различными параметрами потерь, схемами соединения обмоток и вариантами эксплуатации. Для каждой модели доступны технические характеристики, схемы подключения и документация МЭТЗ.
Особенности трансформаторов ТМГ 1000 кВА
- Мощность 1000 кВА
- Напряжение 6/10-0.4 кВ
- Герметичное масляное исполнение
- Схемы соединения У/Ун-0 и Д/Ун-11
- Климатическое исполнение УХЛ1
- Применение в КТП и БКТП
- Использование на промышленных и инфраструктурных объектах
Серии трансформаторов ТМГ 1000 кВА
В каталоге представлены модели серий ТМГ12, ТМГ21, ТМГ32 и ТМГ33. Серия ТМГ12 относится к энергосберегающим трансформаторам с пониженными потерями холостого хода и короткого замыкания.
| Модель | Серия | Мощность | Напряжение | Исполнение |
|---|---|---|---|---|
| ТМГ12-1000/10-УХЛ1 | ТМГ12 | 1000 кВА | 6/10-0.4 кВ | УХЛ1 |
| ТМГ21-1000/10-УХЛ1 | ТМГ21 | 1000 кВА | 6/10-0.4 кВ | УХЛ1 |
| ТМГ32-1000/10-УХЛ1 | ТМГ32 | 1000 кВА | 6/10-0.4 кВ | УХЛ1 |
| ТМГ33-1000/10-УХЛ1 | ТМГ33 | 1000 кВА | 6/10-0.4 кВ | УХЛ1 |
Часто задаваемые вопросы
Где применяются трансформаторы ТМГ 1000 кВА?
Трансформаторы ТМГ 1000 кВА используются на промышленных предприятиях, распределительных подстанциях и инфраструктурных объектах.
Какие серии доступны для мощности 1000 кВА?
Для мощности 1000 кВА доступны серии ТМГ12, ТМГ21, ТМГ32 и ТМГ33.
Какое напряжение используется у ТМГ 1000 кВА?
Трансформаторы работают в сетях 6/10-0.4 кВ.
