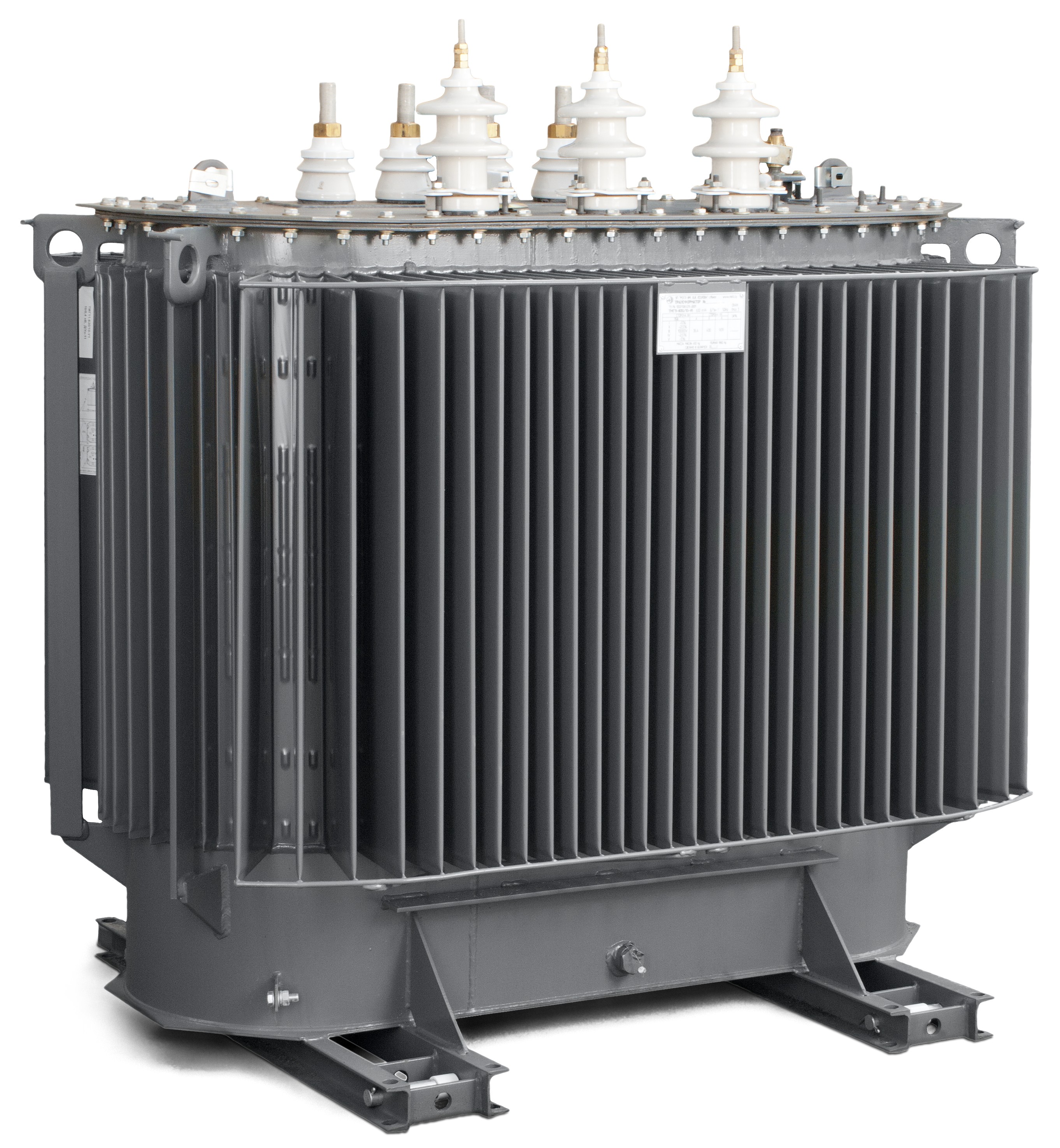

Масляные трансформаторы ТМГ 160 кВА
ГОСТ и МЭК
производство
на каждом этапе
до 5 лет
Подбор оборудования
Используйте поиск, сортировку и фильтр по параметрам, чтобы найти подходящую модель.
- Мощность, кВа: 160
- Напряжение ВН, кВ: 10 || 6
- Напряжение НН, кВ: 0.4
- Схема соединения: Д/Ун-11 || У/Zн-11 || У/Ун-0
- Энергосбережение: Да
- Материал обмоток: Аллюминий (Al)
- Климатическое исполнение: УХЛ1
- Модель: ТМГ33
- Длинна, мм: 1100
- Ширина, мм: 770
- Высота, мм: 1415
- Потери х.х, Вт: 295
- Потери к.з, Вт: 2135
- Напряжение к.з., %: 4.5
- Тип оборудования: Масляный трансформатор
- Категория: Трансформатор силовой
- Мощность, кВа: 160
- Напряжение ВН, кВ: 10 || 15 || 20 || 35 || 6
- Напряжение НН, кВ: 0.23 || 0.4
- Схема соединения: Д/Ун-11 || У/Zн-11 || У/Ун-0
- Энергосбережение: Нет
- Материал обмоток: Аллюминий (Al)
- Климатическое исполнение: УХЛ1
- Модель: ТМГ11
- Длинна, мм: 1020
- Ширина, мм: 755
- Высота, мм: 1185
- Потери х.х, Вт: 410
- Потери к.з, Вт: 2600/2900
- Напряжение к.з., %: 4.5/4.7
- Тип оборудования: Масляный трансформатор
- Категория: Трансформатор силовой
Как выбрать силовой трансформатор
Рассчитайте требуемую мощность с учётом нагрузки и перспективы эксплуатации.
Выберите класс напряжения обмоток ВН и НН под вашу сеть.
Обратите внимание на потери холостого хода и короткого замыкания.
Учитывайте климатическое исполнение и условия эксплуатации.
О силовых трансформаторах
Силовые трансформаторы предназначены для преобразования электроэнергии в сетях 6–10/0,4 кВ и обеспечивают надёжную работу оборудования на промышленных, коммунальных и строительных объектах.
Часто задаваемые вопросы
Какие основные серии масляных трансформаторов?
Чаще всего выбирают ТМГ и специальные модификации под условия объекта.
Какая структура условного обозначения трансформатора?
Обозначение обычно отражает тип, мощность, напряжение и исполнение.
В каких условиях может эксплуатироваться трансформатор?
Условия зависят от серии, климатического исполнения и требований проекта.
Документы и сертификаты
▣Каталог силовых трансформаторов (PDF)Скачать ▤Типовые паспортаСкачать ▥Сертификаты соответствияСкачать Все документы →Нужна консультация?
Наши специалисты помогут подобрать оборудование под ваши задачи и рассчитают оптимальное решение.
Получить консультациюНужна помощь в подборе оборудования?
Наши специалисты помогут подобрать трансформатор под ваши задачи и рассчитают оптимальное решение.
Масляные трансформаторы ТМГ 160 кВА применяются в распределительных сетях 6/10-0.4 кВ для электроснабжения промышленных, коммерческих и инфраструктурных объектов. Оборудование используется в составе комплектных трансформаторных подстанций КТП, БКТП и распределительных узлов.
В каталоге представлены трансформаторы ТМГ11, ТМГ33 мощностью 160 кВА с различными схемами соединения обмоток, климатическим исполнением и параметрами потерь. Для каждой модели доступны технические характеристики, схемы подключения и документация МЭТЗ. Серия ТМГ33 относится к энергосберегающим трансформаторам с пониженными потерями холостого хода и короткого замыкания.
Особенности трансформаторов ТМГ 160 кВА
- Мощность 160 кВА
- Напряжение 6/10-0.4 кВ
- Герметичное масляное исполнение
- Схемы соединения У/Ун-0, Д/Ун-11, У/Zн-11
- Климатическое исполнение УХЛ1
- Применение в КТП и БКТП
Серии трансформаторов ТМГ 160 кВА
| Модель | Серия | Мощность | Напряжение | Особенность |
|---|---|---|---|---|
| ТМГ11-160 | ТМГ11 | 160 кВА | 6/10-0.4 кВ | Масляный герметичный трансформатор |
| ТМГ33-160 | ТМГ33 | 160 кВА | 6/10-0.4 кВ | Энергосберегающая серия |
Часто задаваемые вопросы
Где применяются трансформаторы ТМГ 160 кВА?
Трансформаторы ТМГ 160 кВА применяются в распределительных сетях промышленных, коммерческих и инфраструктурных объектов.
Какие серии доступны для мощности 160 кВА?
Для мощности 160 кВА доступны серии ТМГ11, ТМГ12 и ТМГ21.
Какое напряжение используется у ТМГ 160 кВА?
Трансформаторы работают в сетях 6/10-0.4 кВ.
